XT103高渗透环氧树脂裂缝修复材料
产品说明
XT103高渗透环氧裂缝修复材料是以环氧树脂为主剂，配以呋喃树脂为活性稀释剂、与曼尼希反应制备的固化剂相配合制备的一种表面张力小、粘度低、具有特优的湿润和浸润能力强的裂缝修复材料。主要用于混凝土结构细小裂缝、缺陷的修复。
产品特点
●粘度低，表面张力小、可灌性好，对细微裂缝的渗入能力强。
●具有补强加固功能。
●固结体环保性能好。
适用范围
●0.2mm以下混凝土裂缝的灌浆补强修复。
技术指标
（执行JC/T1041-2007《混凝土裂缝用环氧树脂灌浆材料》标准L Ⅱ型）
项 目 | 技术要求 | 检测结果 | |
外 观 | 红褐色液体 | 红褐色液体 | |
浆液密度/g/cm3 | > 1.00 | 1.07±0.03 | |
粘度 /mPa.s | < 30 | 8±4 | |
可操作时间/min | > 30 | 150±30 | |
抗压强度/ MPa | ≥ 70 | 105±5 | |
拉伸剪切强度/ MPa | ≥ 8.0 | 9.5±1 | |
抗拉强度/ MPa | ≥ 15 | 35±5 | |
粘接强度/MPa | 干粘接 | ≥ 4.0 | 4.5±0.5 |
湿粘接 | ≥ 2.5 | 3.0±0.5 | |
抗渗压力/MPa | ≥ 1.2 | 1.3±0.1 | |
渗透压力比/% | ≥ 400 | 450±20 | |

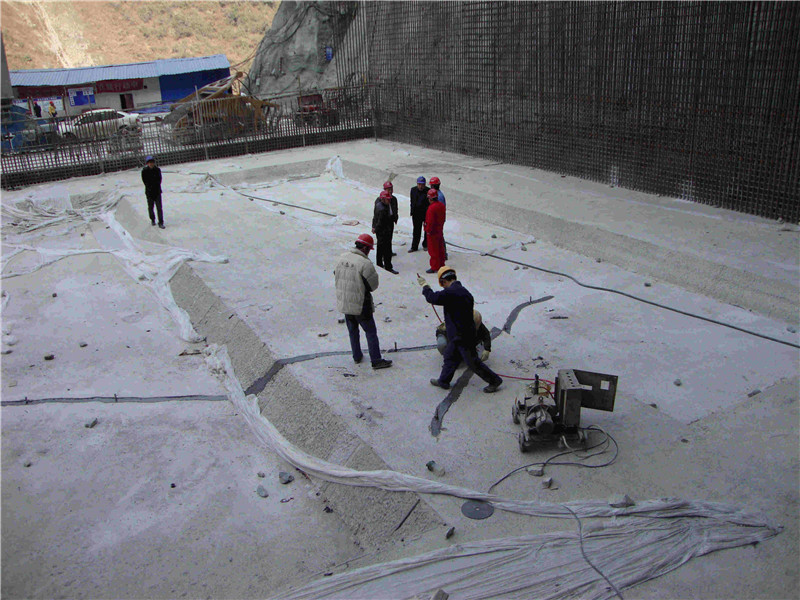

施工要点
●灌浆前，先把施工基面清理干净，然后固定灌浆嘴，并用环氧胶泥封缝。
●浆液配制：按高渗透环氧：固化剂=100:（8～12）的重量比，将固化剂倒入高渗透环氧浆液中充分搅拌，即可用灌浆泵进行灌浆，浆液灌满后，保持压力一段时间，密切注意灌浆压力的变化，防止爆管。
● 浆材固化72h后，可将外露的灌浆嘴切去并用水泥砂浆抹平。
注意事项
● 配制的浆液应在一小时内用完，以防发生爆聚。
● 施工现场应保持空气流通，并应戴好劳保用品。
● 灌浆后应及时用环保型有机溶剂清洗机具。
● 应置于阴凉、通风处保存，使用和存储过程中应注意防火、防潮。
包装规格
采用塑料桶包装，A组分：20Kg/桶或200kg/桶；B组分：2.5kg/桶或20kg/桶。
储存期
12个月。
广泛地应用在房屋建筑、高速公路、城市道桥、地铁及轨道交通、高速铁路、机场、煤矿、水利水电设施工程等众多领域
