XT301丙烯酸盐灌浆材料
产品说明
XT301丙烯酸盐灌浆材料是一种以丙烯酸盐为主体成分的水溶性灌浆材料.由三组份组成，丙烯酸盐（A组分）、促进剂（B组分）、引发剂（C组分）。一般通过双液灌浆泵灌浆，固化后形成一种弹性凝胶体，主要应用于没有强度要求的渗漏水处理、土层固结和地基基础防渗帷幕的灌浆。
产品特点
● 可灌性好。粘度极低，小于10 mPa·s。
● 施工性能好。固化时间可调，快速固化小于30s，使用缓凝剂可慢速固化大于10min。

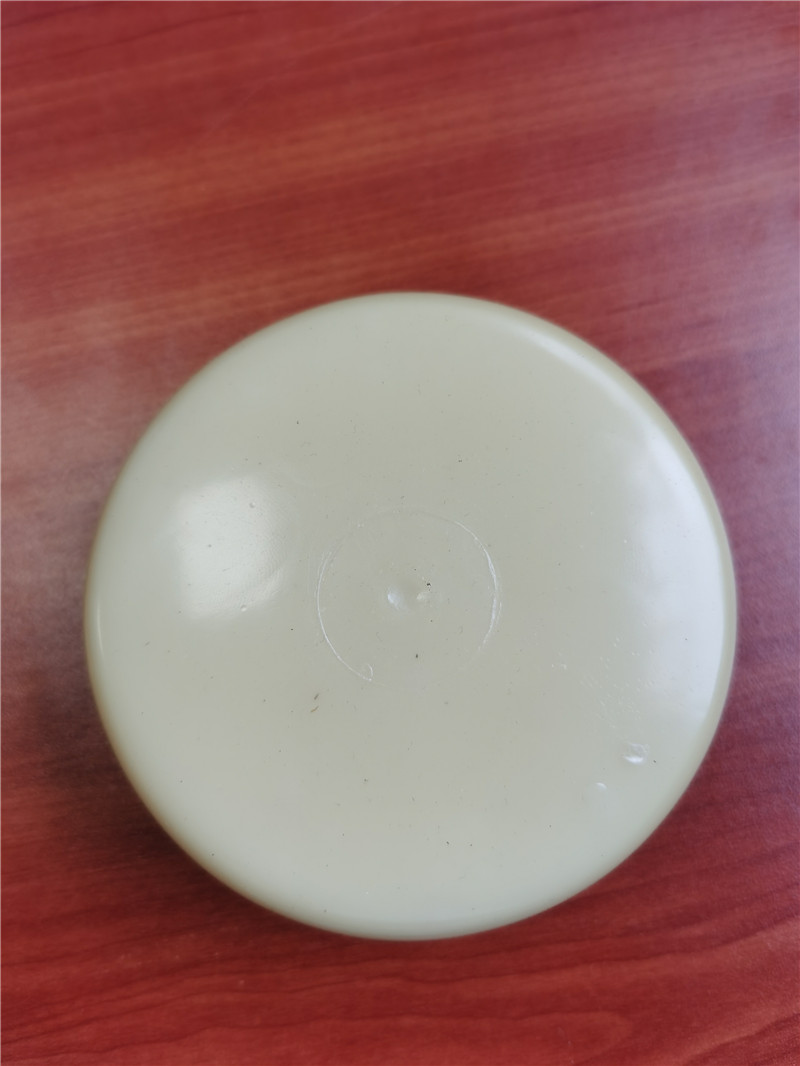

● 凝胶体具有一定的弹性。延伸率大于100%，有效地解决了结构的伸缩变形问题。
● 粘结性能好。与混凝土面具有极佳的粘接性能，粘接强度大于自身凝胶体的强度。
●环保性好。LD50大于5000mg/kg,属于实际无毒产品。
● 抗渗性好。固结体具有极高的抗渗性，渗透系数不大于10-6cm/s。
适用范围
●混凝土结构裂缝、伸缩缝、沉降缝渗漏水止水灌浆。
●水库大坝地基基础防渗帷幕灌浆。
●固结疏松的土壤和砂子。
技术指标
（执行JC/T 2037-2010 《丙烯酸盐灌浆材料》标准）
项目 | 技术指标 |
外观 | 不含颗粒的均质液体 |
密度/ g/cm3 | 1.1±0.05 |
粘度/mPa·s | ≤10 |
PH值 | 6.0~9.0 |
凝胶时间 | 30s-10min可调 |
固砂体的抗压强度/KPa | ≥ 200 |
抗挤出破坏比降 | ≥ 300 |
遇水膨胀率/% | ≥ 30 |
施工要点
1. 浆液配置：

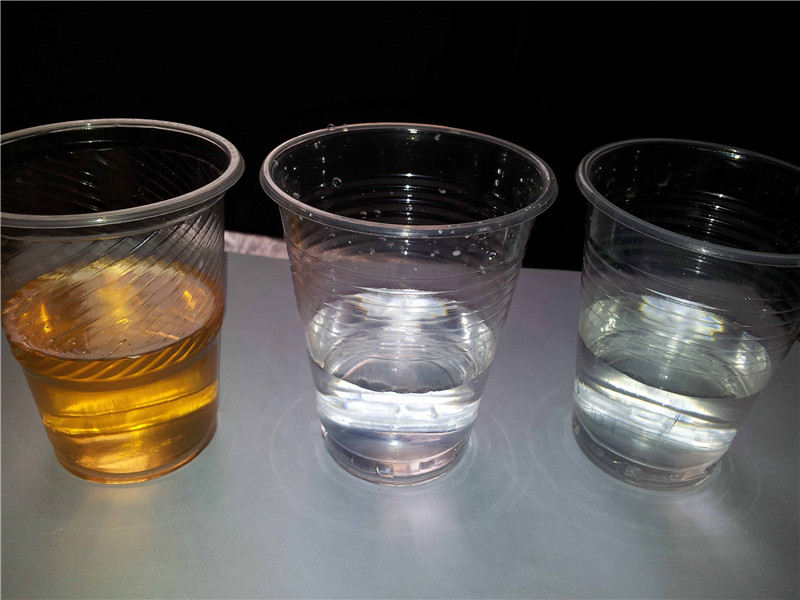

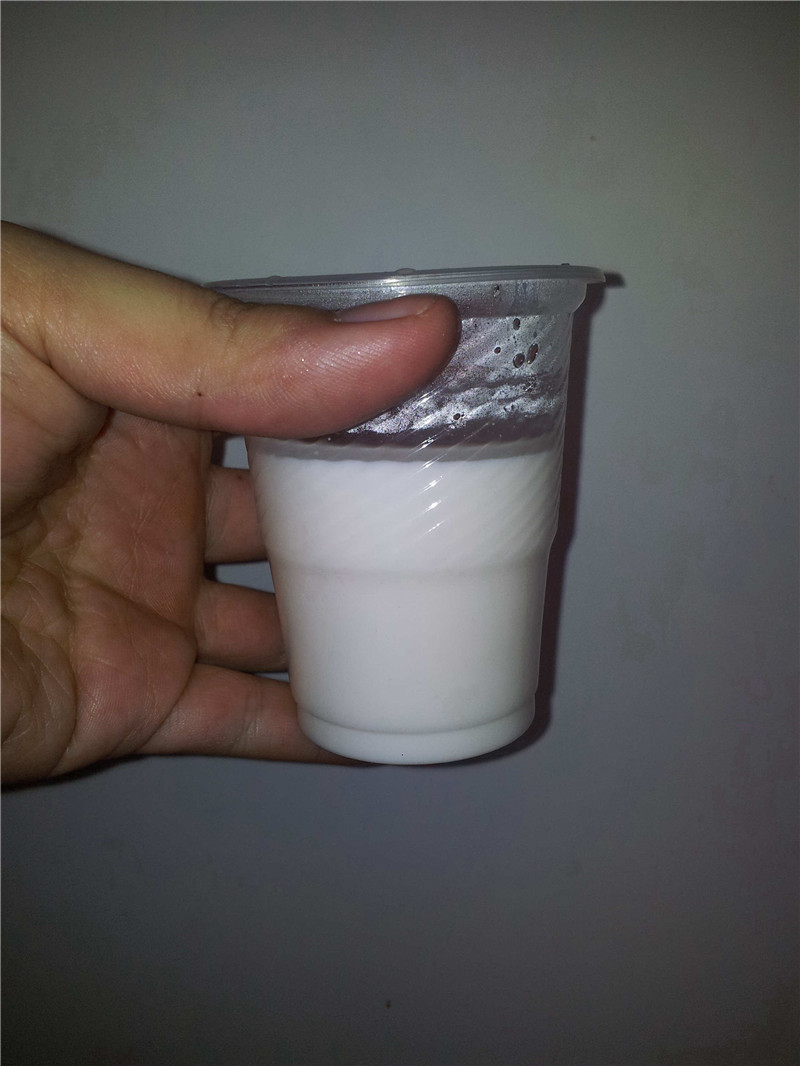

本材料由三组分组成：丙烯酸盐（A组分）、促进剂（B组分）、引发剂（C组分）。 A组分、B组分为液体， C组分为固体。使用时将B组分混入A组分中搅拌均匀形成Ab液；将C组分溶于A组分中形成Ac液，最后Ab液和Ac液以1:1的比例混合均匀即可发生凝胶反应。不同浓度对应的凝胶时间如下表：
Ab液 | Ac液 | 凝胶时间 | ||
A组分 | B组分 | A组分 | C组分 | |
10 kg | 200g | 10 kg | 200g | 30-60 s |
10 kg | 150g | 10 kg | 150g | 1-2min |
10 kg | 100g | 10kg | 100g | ≥2min |
2、双液灌浆法（适用于裂缝灌浆堵漏）：按照Ab液: Ac液 =1:1左右的体积比或重量比进行双液灌浆。
（1）在渗漏部位钻孔或者开槽。
（2） 结构表面可见的漏点和裂缝应用快凝水泥封闭。在进行丙烯酸盐灌浆之前，封闭漏水点和裂缝的水泥应完全凝结固化，并具有一定的强度。
（3）使用双液灌浆泵进行灌浆作业，灌浆压力可采用0.2～0.6MPa。根据封缝质量和结构情况可适当提高压力，这样可保证浆液渗透到结构最细微的缝隙中。
3、单液灌浆法（适用于帷幕灌浆）：在Ac液中加入缓凝剂，再将Ab液和 Ac液按照1:1左右的体积比或重量比混合均匀，然后单液灌浆。
注意事项
1. 温度会对凝胶时间有一定影响，使用前需要做试验，调整B组分和C组分的使用量控制凝胶时间。
2. 将C组分溶于A组分中形成Ac液时，需要搅拌5min以上，直到粉料完全溶解为止。
3. 配置好的Ab液和 Ac液可单独存放数小时，当天需使用完毕。
包装与规格
采用塑料桶包装。A组分20kg/桶，B、C组分为0.2kg/瓶。
运输和存贮要求
避免阳光和高温，在5℃-30℃阴凉处可存储6个月。
广泛地应用在房屋建筑、高速公路、城市道桥、地铁及轨道交通、高速铁路、机场、煤矿、水利水电设施工程等众多领域
